제지기술

내압형 실린더의 구조(Dryer와 흡사)로서 내부에 Steam이 들어가 표면의 온도를 높이고 Liner의 수분 조절을 목적으로 한다. 또한, 구동 방식은 Rewinder와 흡사하여 Brake로 회전력을 조절하여 Roll의 편마모 등을 방지한다.

원지 두루마리를 걸어주는 장치로 원지에 적당한 인장력을 걸어주는데 이 또한 Brake를 이용한다.

구조로 보아 Pre-Heater와 흡사하나 골심지의 수분 조절을 위해 사용하므로 Pre-Conditioner라 부른다.

편면기는 골심지를 골지로 하고 여기에 한 장의 라이너를 붙여 골판지를 만드는 장치이므로 편면기라 한다. 편면기는 골판지 시설 중의 심장부로서 아래와 같은 여러 가지 부품을 내장하고 있다.

1. 골심지를 골지로 만드는 골롤(Flute Roll)
2. 골롤을 가압하는 가압롤(Pressure Roll)
3. 호액을 공급하기 위한 풀받이

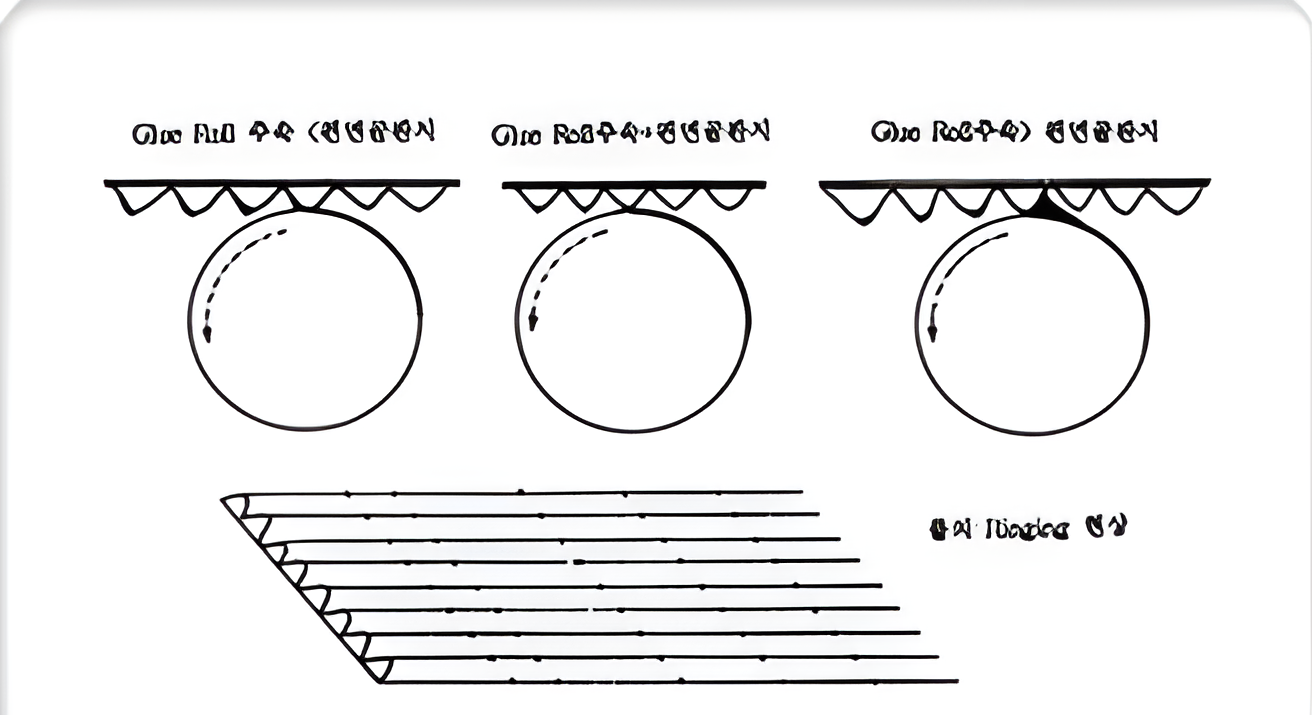

4. 풀받이의 호액을 골지의 골정에 전이시키는 풀롤
5. 풀의 호액 층을 조정하는 독타 롤(Doctor Roll)
6. 골심지의 수분을 조습하고 유연성을 주는 모이스나(Moistener)
7. 골심지와 라이너를 예열하는 예열 드럼
8. 골심지의 성형 과정에서 골의 이탈을 방지하는 핑거(Finger)
9. 상단측의 골롤과 프레스 롤의 가압장치

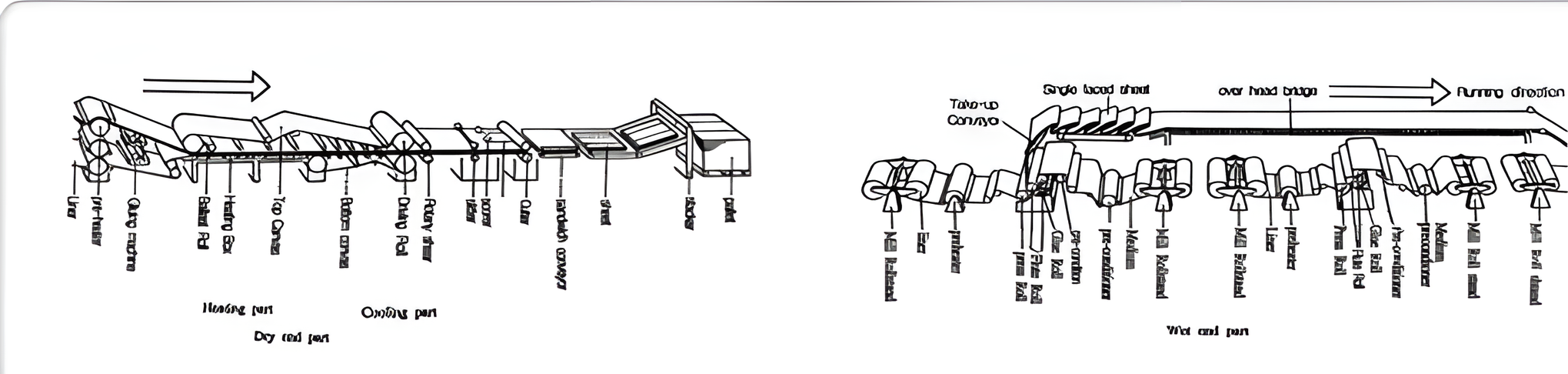

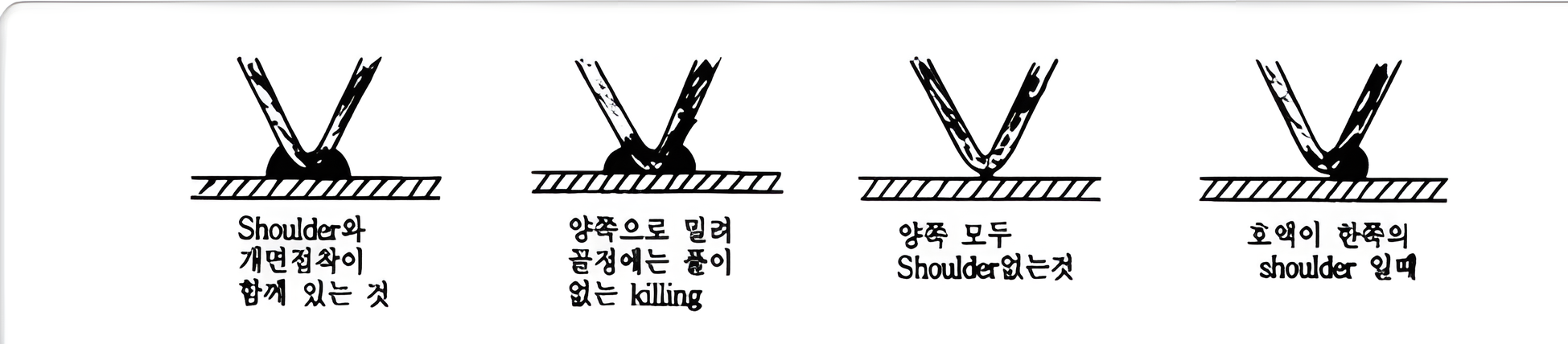

Single Facer에서는 접착불량, Flute의 성형 불량, 종이의 끊어짐 등의 여러 가지 요인이 많다. 그래서 Dry End측에 안정적인 공급을 위해 어느 정도의 편면 골판지의 저장이 필요하다. 그래서 일정량의 편면 골판지를 저장하는 곳이 Over Head Bridge다. 여기에는 편면 골판지가 정확히 주행할 수 있는 Guide가 있고 Dry end측에 공급할 때 일정한 장력을 갖도록 하는 Brake 장치를 두고 있다. Take up Conveyor는 Single facer에서 나오는 편면 골판지를 belt Conveyor로 끌어 올려 Over Bridge로 올려주는 장치이다.

Mill Roll Stand에는 두 개의 롤을 걸 수 있게 하고 하나는 대기 상태로 둔다. 하나의 원지가 모두 소모되거나 지절 시 공정을 정지하지 않고 연결할 수 있게 대기 중인 원지에 Tape을 발라두면 자동으로 연결할 수 있는 장치다. 예전에는 1~1.5m 정도의 넓이로 겹쳤으나 최근에는 Tape의 넓이만큼만 겹치게 발전되었다.

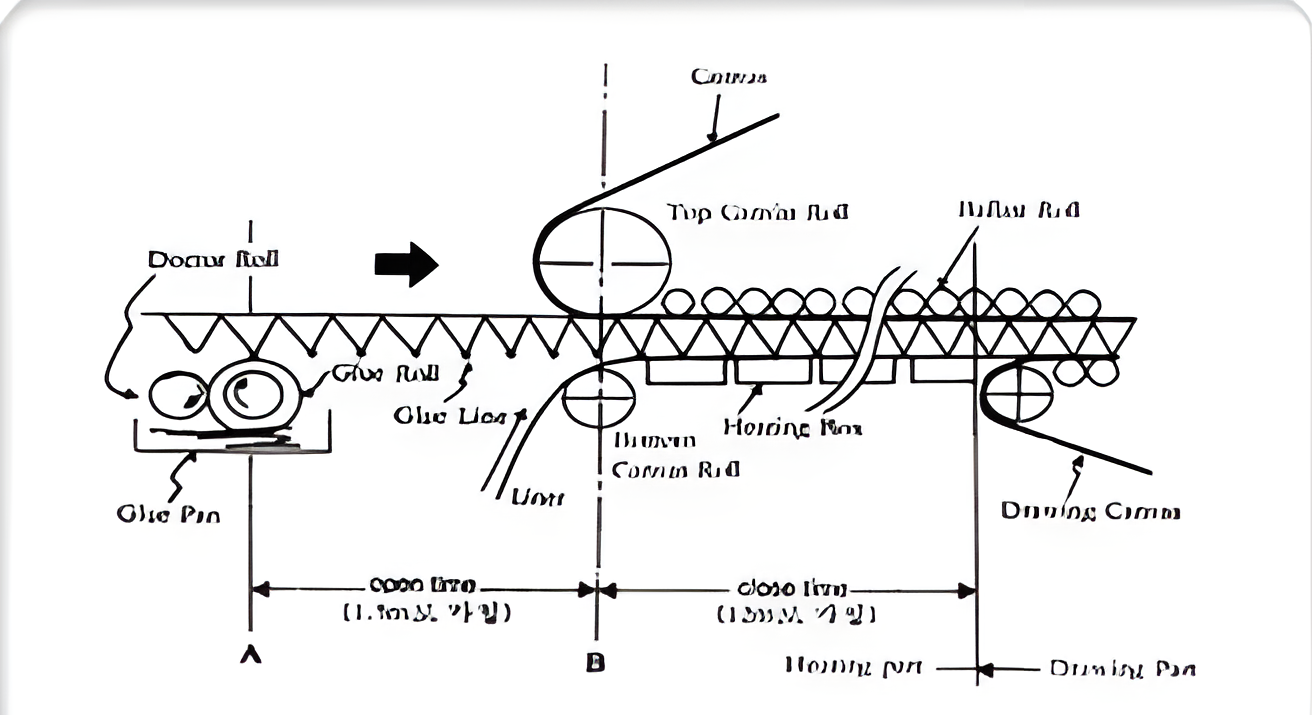

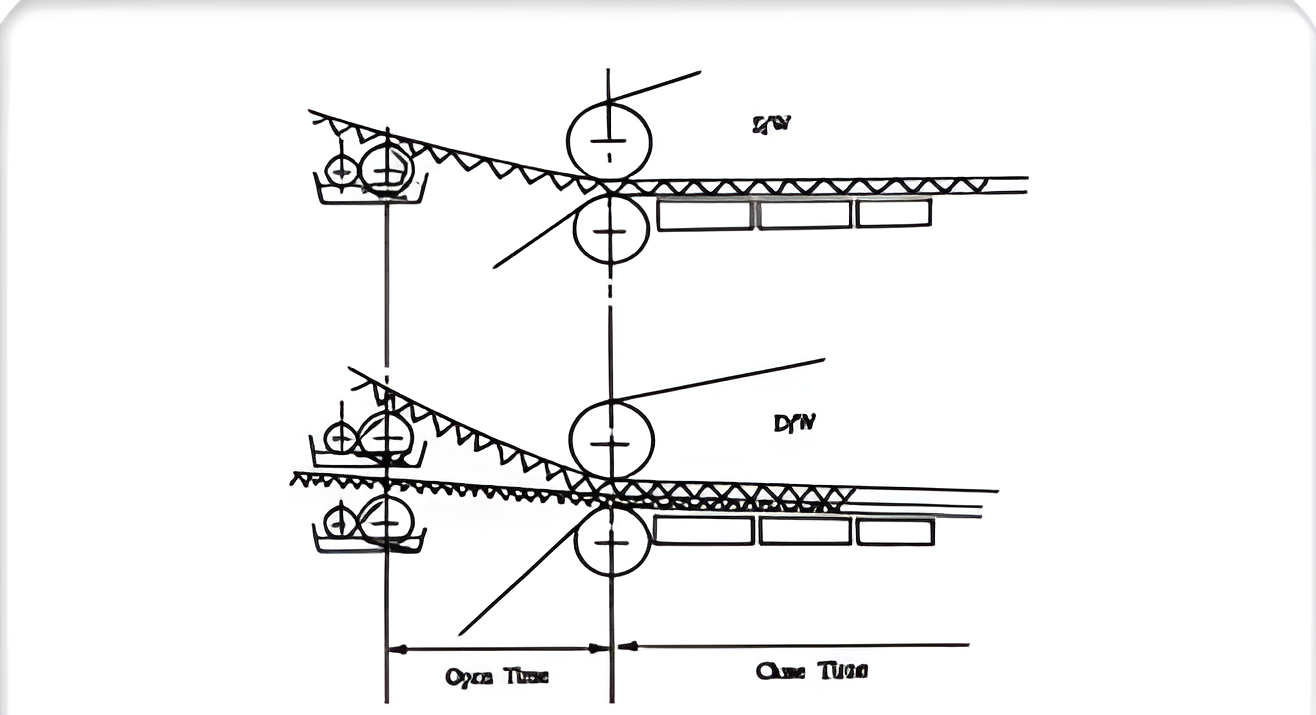

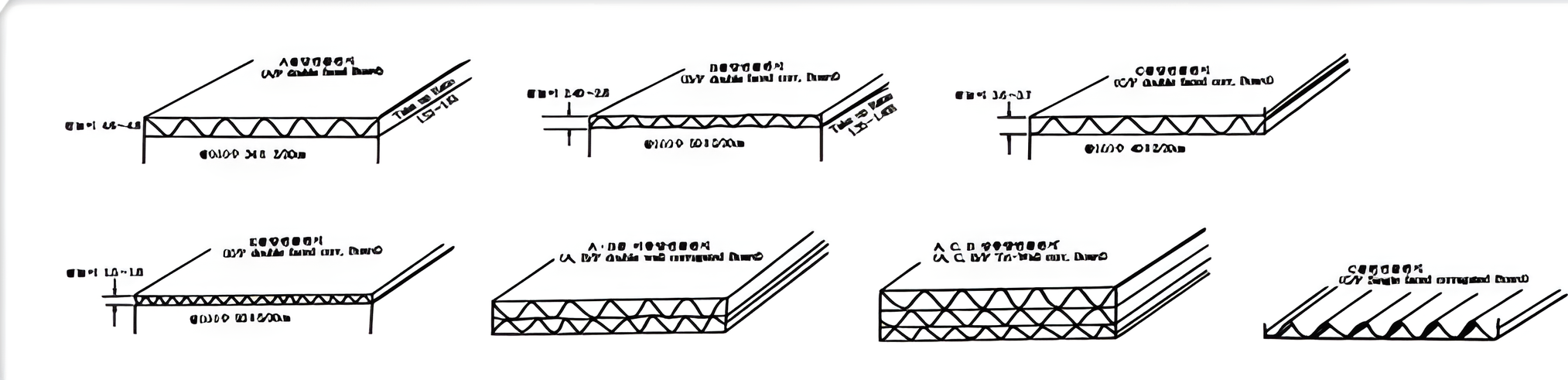

골의 한쪽 면에만 라이너가 접착되어 있는 골판지를 편면 골판지라 하고 그것을 만드는 장치를 편면기라 하는 것에 반해 편면 골판지의 다른 한 쪽 면에 라이너를 접착시키는 것을 양면기라 한다.
